Вы действительно разбираетесь в рамах из карбона?
2026-05-04
Карбоновые рамы — это дорого и хрупко; они легко ломаются при падении? А если сломаются, то становятся совершенно непригодными для использования? Разрушаем стереотипы о карбоновых рамах.
Основные сведения о карбоновых рамах

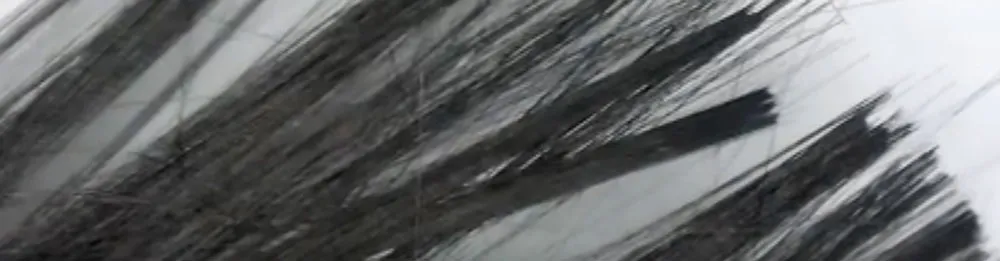

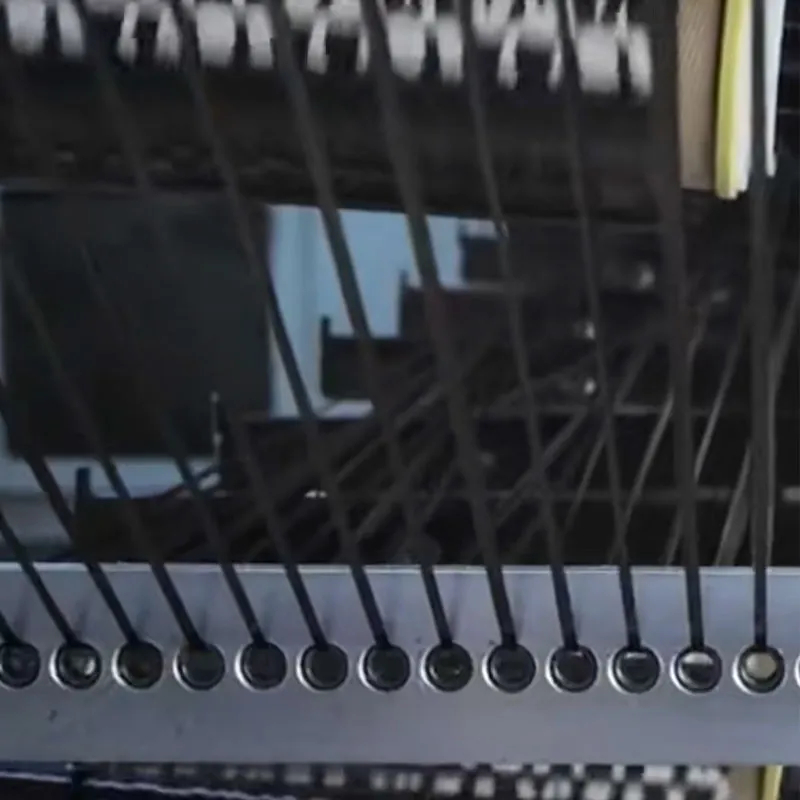

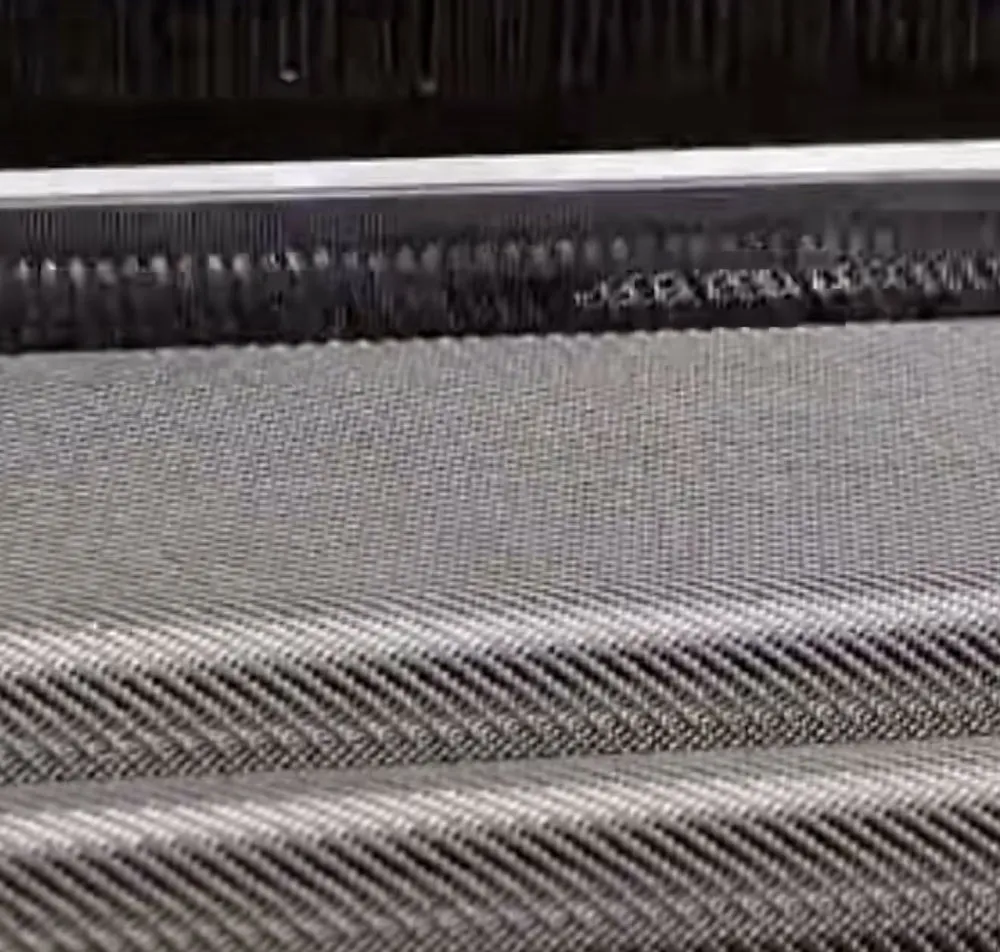

Что же такое углеродное волокно? Эти чёрные нити, в десять раз тоньше человеческого волоса, и являются знаменитыми углеродными волокнами. Хотя на ощупь они мягкие, когда тысячи таких углеродных нитей сплетены в ткань и покрыты смолой, их прочность в 3–7 раз превышает прочность стали. Если эту мягкую углеродную ткань сравнить с арматурой, то смола — это как цемент, образующий неразрушимый композитный материал из углеродного волокна.
Как изготавливаются рамы из углеродного волокна?

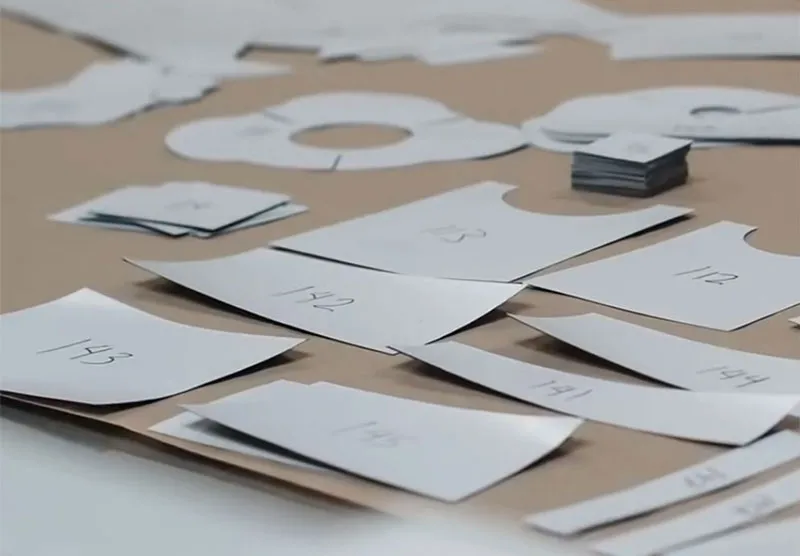

Так как же углеродное волокно превращается в раму велосипеда? Рамы шоссейных велосипедов изготавливаются из углеродного полотна, называемого «препрегом». Это углеродное полотно предварительно пропитывается смолой, как гигантская наклейка, которую можно отклеить и наложить на форму, что делает его использование очень удобным. Затем каждый кусок углеродной ткани вырезается в различные формы; для изготовления одной рамы требуется около 300 кусков углеродной ткани. Например, в Giant TCR adv 3 10-го поколения используется 270 кусков углеродной ткани, что на 30 меньше, чем в предыдущей модели. Это и является причиной дальнейшего снижения веса.
Так почему же карбоновые рамы некоторых небольших производителей тяжелее алюминиевых? Причина в том, что они опасаются, что рама не будет достаточно жесткой или прочной,

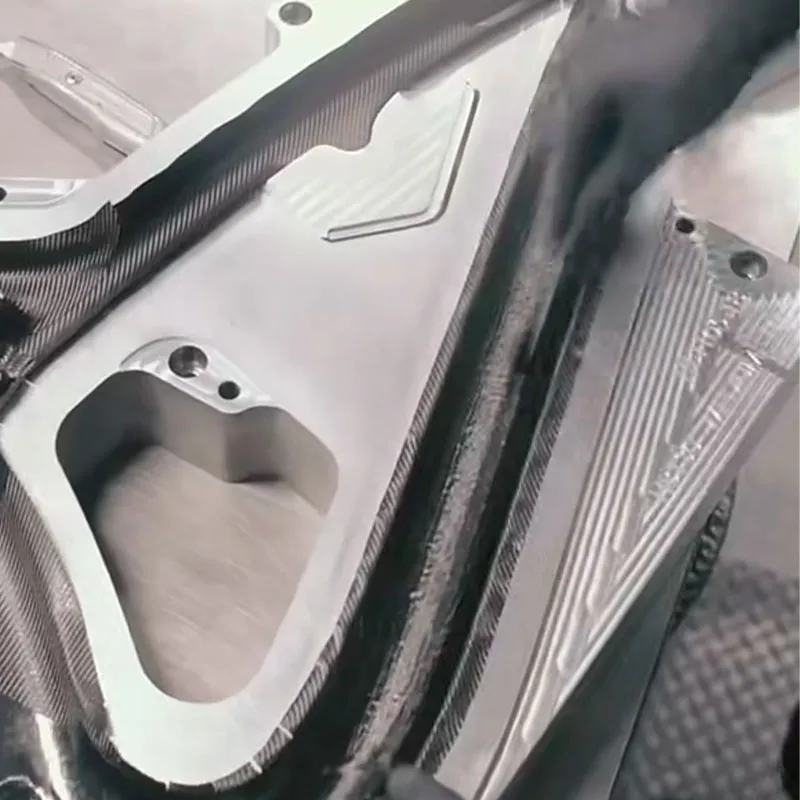

поэтому они добавляют чрезмерное количество углеродного волокна, в результате чего получается карбоновая рама, вес которой почти не уступает алюминиевой. Это доказывает, что в случае с углеродным волокном «толще — не всегда лучше». Вся рама изготавливается опытными мастерами, которые наносят слои углеродного волокна на форму, и этот процесс в значительной степени зависит от их опыта.

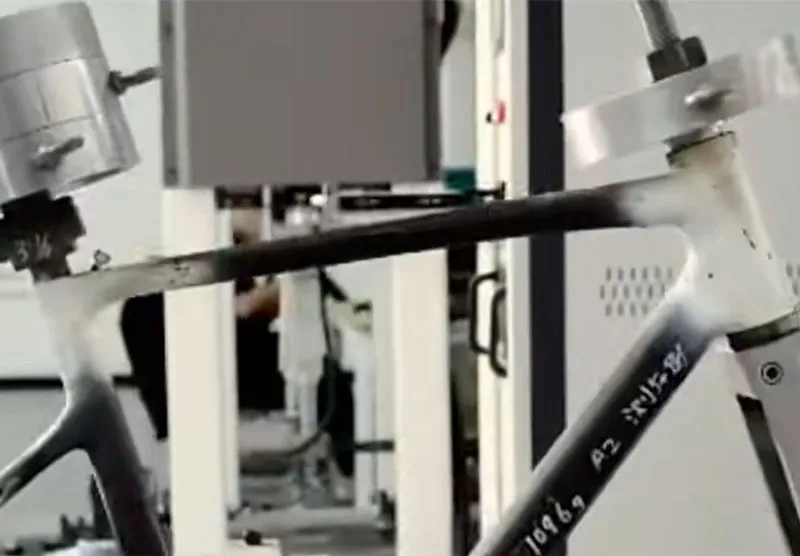

После сборки всей рамы её помещают в форму и нагревают для придания нужной формы. На этом изготовление базовой карбоновой рамы завершается. Затем каждая рама проходит более десятка испытаний; если какая-либо деталь не выдерживает испытаний, рама утилизируется или перерабатывается, что является ещё одной причиной высокой стоимости этих рам.
Как определить качество рамы из углеродного волокна?
Некоторые скажут, что нужно обращать внимание на класс углеродного волокна! Например, T800 прочнее, чем T700, но качество рамы зависит от класса углеродного волокна не так сильно, как можно было бы подумать. Настоящим фактором, определяющим характеристики карбоновой рамы, является схема укладки. Под схемой укладки подразумевается то, как накладываются эти 300 листов углеродного волокна? Какие углы используются (0°/45°/90°)? Сколько слоев наносится на каждую деталь? Используется ли углеродное волокно более высокого класса для усиления критически важных зон, таких как каретка, рулевая колонка и верхняя труба. Именно это действительно определяет качество карбоновой рамы.

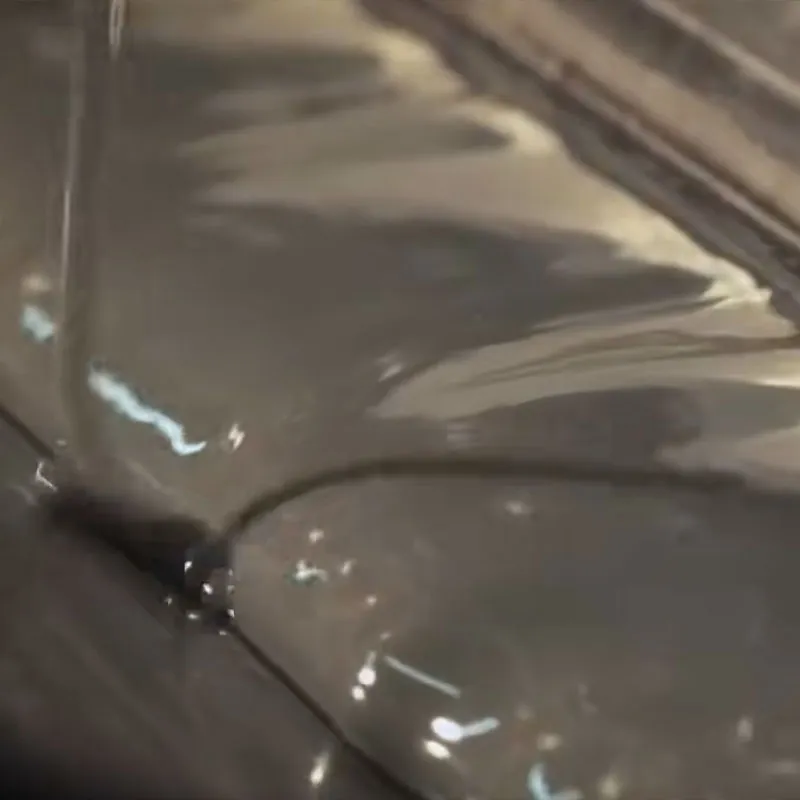

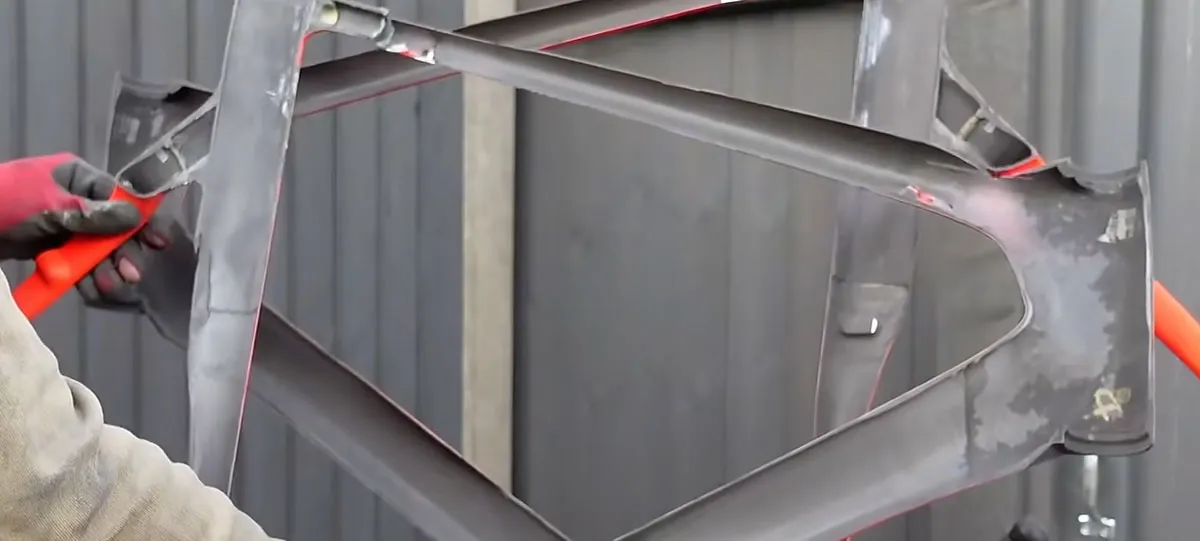

Например, на этой разобранной раме видно, что в верхней трубе используется углеродное волокно более высокого качества для повышения локальной прочности или жесткости, что обеспечивает лучшие показатели жесткости и прочности. Другими словами, даже две рамы, изготовленные из одного и того же углеродного волокна Toray T1000, могут значительно различаться по жесткости, прочности и весу. Это как в кулинарии: одни и те же ингредиенты, приготовленные разными поварами, дадут заметно разные вкусовые качества. Поэтому, когда вы видите обозначения T700, T800 или T1100+M40X, это означает, что в таких местах, как каретка, в раме используется углеродное волокно более высокого класса, что повышает жесткость и прочность рамы, одновременно снижая вес. Ее качество определенно будет лучше, чем у рамы без углеродного армирования. Еще один момент — обратите внимание на качество обработки внутренней поверхности; чем гладче она, тем выше уровень мастерства и контроля качества на заводе. Если на внутренней поверхности есть складки или пузыри, это места, где в будущем с наибольшей вероятностью появятся трещины.
Распространенные заблуждения о рамах из углеродного волокна
Заблуждение № 1: Карбоновая рама, которую «можно сжать» = низкое качество?

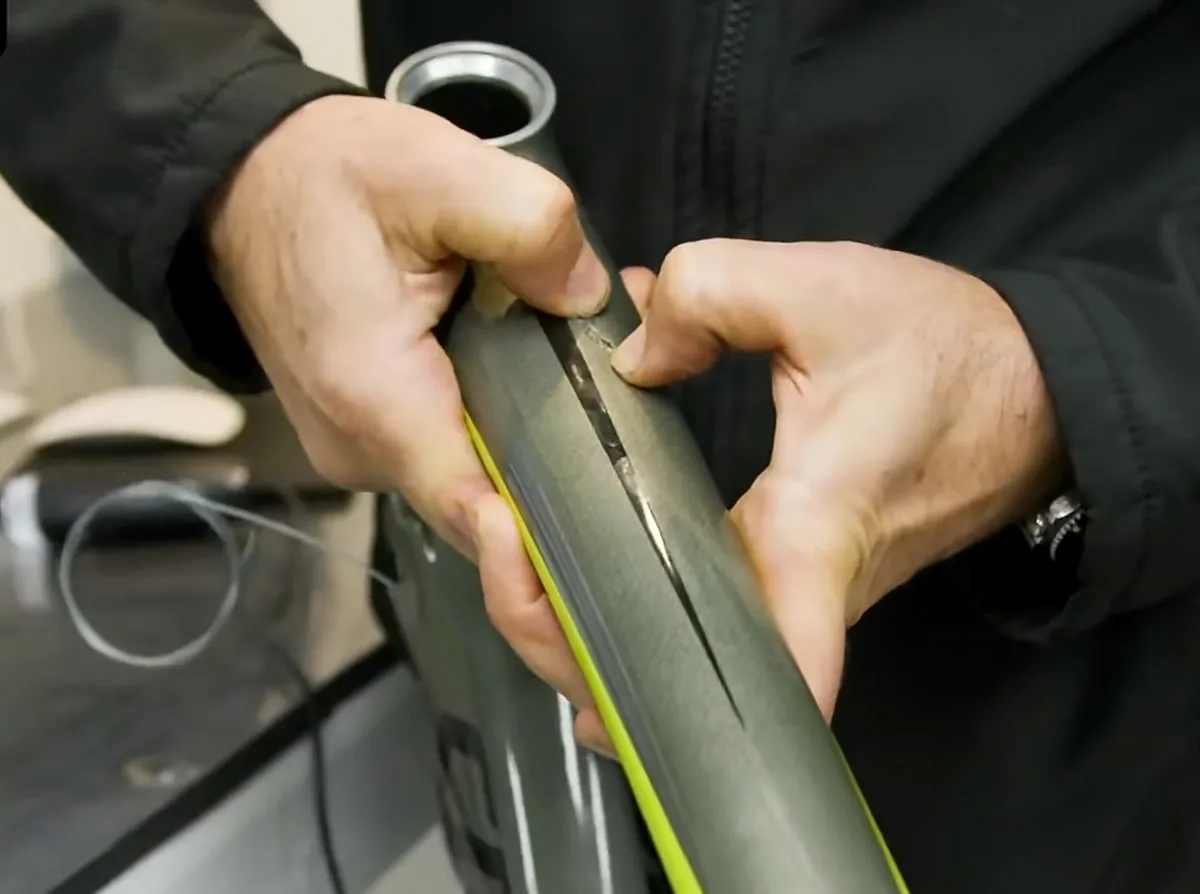

Многие любят «сдавливать» карбоновые рамы, и если обнаруживают, что некоторые участки прогибаются, то приходят к выводу, что рама слишком мягкая, не обладает достаточной жесткостью и имеет низкое качество. Однако то, что рама прогибается, не обязательно означает, что ей не хватает жесткости. В отличных карбоновых рамах, чтобы достичь баланса между жесткостью, прочностью и легкостью, используется меньше углеродного волокна в нижней трубе и задних перьях, а больше — в таких местах, как каретка, верхняя труба и вилка. Некоторые пользователи в интернете, стремясь к сенсационности, склонны сдавливать участки с меньшим содержанием углеродного волокна.

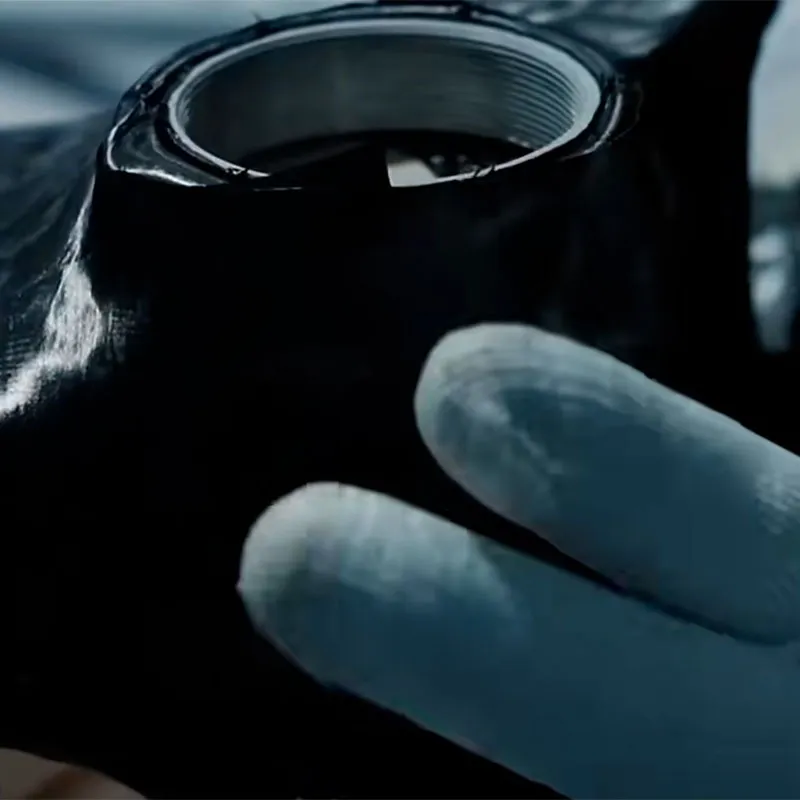

Это не упрощение; некоторые рамы действительно очень жесткие в этих местах, что означает лишь то, что производитель использовал больше углеродного волокна, но это приводит к увеличению веса. В результате преимущество углеродного волокна в виде легкости теряется. С другой стороны, чрезмерная жесткость препятствует эффективной амортизации, что приводит к снижению комфорта при езде. Однако, если каретку и рулевую колонку можно легко сжать, то вам следует насторожиться. Эти участки выдерживают огромный крутящий момент при педалировании и силы управления; значительная деформация указывает на недостаточное количество слоев или некачественное изготовление, что очень небезопасно.
Заблуждение № 2: Действительно ли карбоновые рамы так легко сломать?

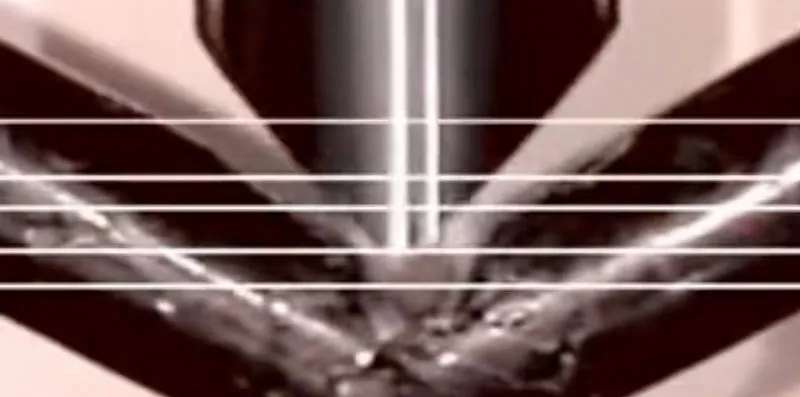

Карбоновые рамы не так хрупки, как нам кажется. Один зарубежный блогер провел тест, сравнивающий прочность на сжатие карбоновых и алюминиевых рам. Что касается прочности на сжатие, то карбон выдерживает давление около 2050 фунтов, что намного превышает показатель алюминия (1464 фунта). Кроме того, карбоновые рамы обладают более высокой ударопрочностью. Поэтому в большинстве случаев при обычных падениях, кувырках или небольших заносах карбоновые рамы выдерживают удары. На самом деле карбоновые рамы боятся не падений, а острых предметов. Поскольку углеродное волокно по сути представляет собой ткань, сотканную из нитей, оно обладает высокой твердостью и прочностью, но это основано на распределении силы по большой площади поверхности. Если острый предмет проникает в материал из углеродного волокна, он может непосредственно разрушить его структуру. Если вы упадете и ударитесь об острый камень, это может привести к повреждению рамы. Таким образом, карбоновые рамы боятся не падений, а проколов.
Заблуждение № 3: Срок службы карбоновых рам составляет всего пять лет?
Сам по себе углеродный материал отличается высокой прочностью и способен служить очень долго. Ключевым фактором, влияющим на состояние углеродной рамы, является смола, скрепляющая углеродные волокна. Раньше технологии производства смол были недостаточно совершенными, и рама быстрее выходила из строя.
Однако в настоящее время ведущие производители используют высококачественные эпоксидные смолы, изготовленные по отработанным технологиям, и при нормальной эксплуатации такие велосипеды без проблем прослужат 8–10 лет. Смола наиболее чувствительна к ультрафиолетовому излучению, поэтому, если избегать длительного пребывания на солнце, велосипед без проблем прослужит десять лет.
